雙鉗多功能接地電阻測試儀專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流、漏電流測量。

很多消費者購買該儀器后都不知道該如何正確使用，今天就讓我們一起學習下雙鉗形接地電阻測量?jī)x的使用方法。

一、接線流程：

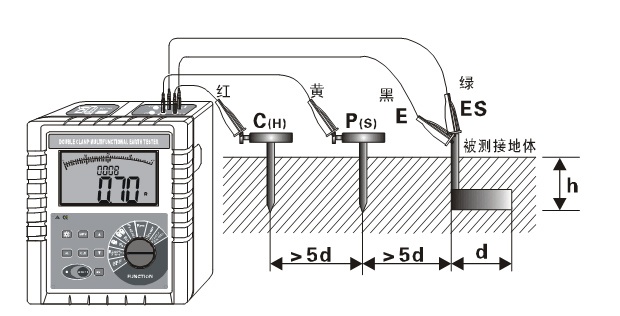

如圖所示：從被測物體起，分別將P(H)、C(H)輔助接地棒呈一條直線深埋入大地，將接地測試線(黑、綠、黃、紅)從儀表的E、ES、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。

二、測試步驟：

連接好測試線后，先將FUNCTION功能選擇旋鈕旋至“REARTH”位置，進入接地電阻測試模式，按一下“START”鍵開始測試，測試過程中有倒計數指示及測試進度棒圖指示，測試完畢后顯示穩定的數據，即被測接地體的接地電阻值R。

三、測量方法：

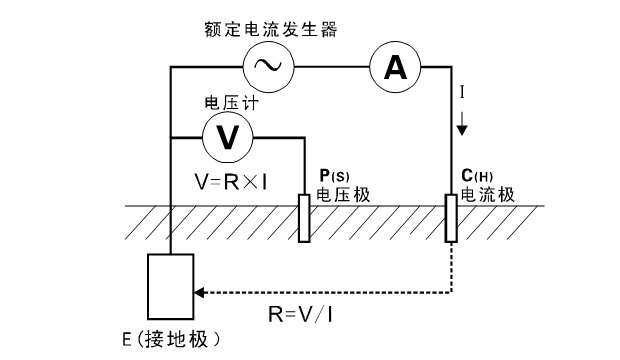

二三四線法測量：變極法，測量電流20mA Max

選擇法測量：變極法，測量電流20mA Max

雙鉗法：非接觸互感測量法，測試電流1mA Max

土壤電阻率：四極法(溫納法)

直流電阻：變極法

以上就是對使用雙鉗形接地電阻測量?jī)x測量接地電阻的使用方法。
