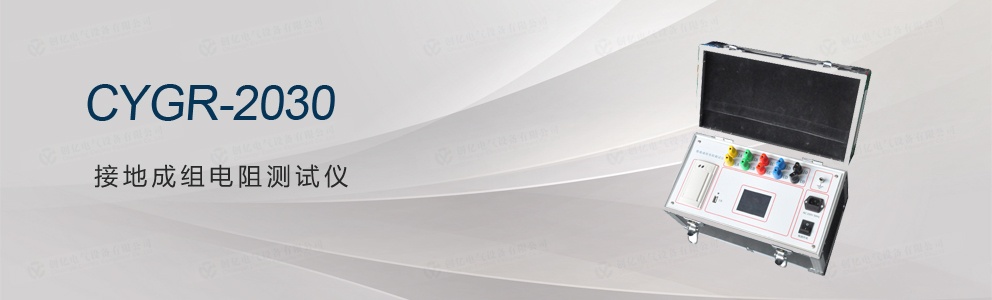

一、概述

接地成組電阻測試儀，主要用于按照新安規要求對運行單位大量的攜帶型短路接地線、個人保護接地線完成成組自動測試，自動判斷其合格與否。

以前對接地線基本是不測試的，只有對不同電壓等級的平方數要求，新安規對地線電阻率提出了技術要求，可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等全面質量，以對新地線驗收，對已應用中的接地線進行可用性的科學評價。

二、主要功能特點

1. 依據2002年國電公司新安規設計

2. 智能控制，全自動檢測，全自動計算與分析

3. 體積小巧、接線簡單，操作方便

4. 觸摸顯示屏，顯示直觀，操作方便

5. 帶時鐘，可存儲打印試驗結果

6. 具備U盤接口，可導出保存的測試結果

7. 自動日歷時鐘

8. 可自動測量2端、3端，4端、5端成組接地線，適應各種不同情況

9. 可以自定義接地線的截面積和長度

三、主要技術指標

1. 測試電流：20A，30A

2. 測試范圍：0—199.99mΩ

3. 精度：0.5級

4. 接地線測試端子：2—5端

5. 電源：220V±10%  50±5 Hz
