產品概述

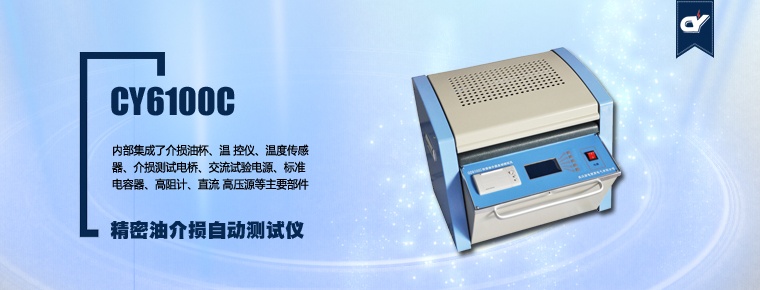

CY6100C 精密油介損自動測試儀 依據GB/T5654-2007《液體絕緣材料 相對電 容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介 質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫 控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流 高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大 屏幕（240×128）液晶顯示器，全中文菜單，每一步驟都有中文提示，測試結果 可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。

產品特點

• 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜 散電容及瀉漏對介損測試結果的影響。具有排油電磁開關，可以在不拆卸油杯的 情況下排空杯中試樣油，并可用試樣油沖洗油杯。
• 儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸 、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以 內。
• 內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境 溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。
• 交流試驗電源采用AC-DC-AC 轉換方式，有效避免市電電壓及頻率波動對介損 測試準確性影響，即便是發電機發電，該儀器也能正確運行。
• 完善的保護功能。當有過壓、過流、高壓短路時，儀器能迅速切斷高壓，并 發出警告信息。當溫度傳感器失效或沒有連接時，發出警告信息。
• 在中頻感應加熱爐內設有限溫繼電器，當溫度超過120度時，繼電器釋放，加 熱停止
• 試驗參數設置方便。溫度設置范圍0～125℃，交流電壓設置范圍500～2200V ，直流電壓設置范圍0～500V。
• 采用大屏幕LCD顯示器，具有背光、顯示清晰。人機界面友好，只需按照漢字 菜單提示、輸入命令，儀器即可自動進行測試。并自動存儲和打印測試結果
• 自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印。
• 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極 杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精 確計算。

產品參數

• 電源電壓： AC 220V±10%
• 電源頻率： 50Hz/60Hz ±1%

• 電容量：5pF～200pF
• 相對電容率：1.000～30.000
• 介質損耗因數：0.00001～100
• 直流電阻率：2.5MΩm～20TΩm

• 電容量：±(1%讀數+0.5pF)
• 相對電容率：±1%讀數
• 介質損耗因數：±(1%讀數+0.0001)
• 直流電阻率：±10%讀數

• 電容量：0.01pF
• 相對電容率：0.001
• 介質損耗因數 0.00001
• 測溫范圍： 0～125℃
• 溫度測量誤差： ±0.5℃
• 交流實驗電壓： 500～2200V 連續可調，頻率50Hz
• 直流試驗電壓： 0～500V 連續可調
• 功耗： 100W
• 外型尺寸： 500×360×420
• 總重量： 22Kg
• 環境溫度： 0℃～40℃
• 相對濕度： <75%
