產品概述

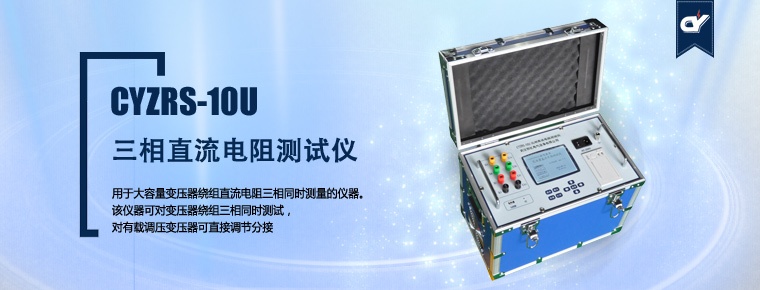

CYZRS-10U三相直流電阻測試儀是用于大容量變壓 器繞組直流電阻三相同時測量的儀器。該儀器可對變壓 器繞組三相同時測試，對有載調壓變壓器可直接調節分 接，不需要放電，測試時間僅為傳統方法的三分之一， 解決了電力變壓器直流電阻測試耗時長的難題。儀器采 用大屏幕液晶顯示，中文菜單提示，配有高速打印機， 且具有數據存儲功能，方便數據的讀取和記錄，測試數 據穩定，重復性好，抗干擾能力強，充放電速度快，是 現場測試變壓器直流電阻的最佳選擇。

儀器特點

• 對星型接法有中性點引出的繞組測試時，儀器可以 采取三相同時測量的方式測試A0、B0、C0相的直流電阻 ，大大節省測試時間；
• 顯示、打印變壓器的高中低壓繞組的全部測試數據 ，并自動計算出三相不平衡率；
• 具有完善的反電勢保護功能；
• 具有自動放電和放電指示功能，減少誤操作，保證 設備及人員安全；
• 儀器可以永久存儲測試數據500組，還可以使用優盤 存儲數據；
• 儀器采用5.7寸超大液晶顯示，可隨時打印測試結果 ；
• 儀器具有適用溫度寬，精度高，防震，抗干擾，攜 帶方便等特點。

技術指標

• 輸出電流

  三相測試：2*10A、2*5A、2*2A

• 單相測試

  20A、10A、2A

• 測試范圍

  ·2*10A：500μΩ～500mΩ

  ·2*5A： 1mΩ～1Ω

  ·2*2A： 2.5mΩ～2.5Ω

  ·20A： 250μΩ～1Ω

  ·10A： 500μΩ～2Ω

  ·2A： 2.5mΩ～10Ω

• 分 辨 率

  ·0.1μΩ

• 測量精度

  ·±(0.2%+2字)

• 外形尺寸

  420mm×250mm×340mm

• 儀器重量

  ·13kg

使用條件

• 環境溫度：-10℃～50℃
• 環境濕度：≤85%RH
• 工作電源：AC220V±10%
• 電源頻率：50±1Hz
