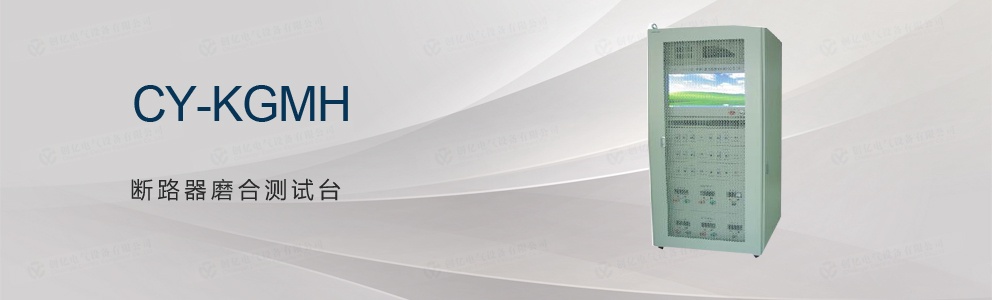

產品概述

斷路器機械壽命指的是關于斷路器的抗機械磨損能力，可用空載操作循環（即主觸頭不通電流）次數來表征，該次數是斷路器在需要修理或更換任何機械部件前能達到的機械壽命次數。本系統針對高、低壓斷路器的機械壽命或機械磨合，進行了研究和設計，滿足安全、可靠、提高測試效率及實時監控的基本要求。該測試系統執行并滿足國標GB 1984-2014對機械壽命測試項目的各項要求。

產品特點

清晰準確的圖文界面：Windows操作系統下，熟悉的人機界面。設備對整個測試過程每一個步驟的結果及最終的結果，都記錄有準確的文字或圖形標示，以便操作人員及時了解試驗的情況。

通過統計手段對試驗數據進行評估：設備在實驗過程中，依據產品的多次測試結果，按照實際情況設計統計參數和算法，給出磨合統計結果。比如能夠評估出開關磨合過程中是否出現過卡澀現象或者不穩定現象。

能通過網絡進行數據交流：由于網絡的發展，利用網絡進行技術交流已經是非常普遍。在設備研制中，對此已有所考慮。本設備軟件系統設計了合理的數據結構，應用通用的文件格式，使任何第三方系統在接受到測試結果文件后能很順利地進行解讀。

設備具備故障安全保障措施和聲光報警功能，無需實驗人員全程陪同監控：磨合過程一般至少幾十次到幾百次，甚至更多，工作過程時間較長，實驗人員無需全程陪同監控，一旦遇到故障設備會自動切斷電源，并進行聲光報警，提示需要解除的故障。

設備設計過程考慮電網污染問題：不管幾工位的磨合設備，同一時刻只一臺開關動作，避免多臺同時動作對電網造成的污染。

產品參數

電源參數：

額定輸入電壓：三相四線     AC380V±10% ， 50Hz

交流電源：    0-300V/10A   手動調壓

直流儲能電源：0-270V/10A   手動調壓

直流電源：    0-270V/10A   手動調壓

測量參數：

分、合閘間隔時間整定范圍：0---60秒

磨合次數設定：0——100000次

電源的電壓幅值測量誤差小于3%FS。

合（分）閘時間測量范圍：0～999.9ms

平均速度測量范圍：0～15m/s

合時間瞬時平均值、合時間累計平均值、合時間最大偏差

合速度瞬時平均值、合速度累計平均值、合速度最大偏差

分時間瞬時平均值、分時間累計平均值、分時間最大偏差

分速度瞬時平均值、分速度累計平均值、分速度最大偏差
