采用標準

1. 《GB/T311.6-2005高電壓測量標準空氣間隙》

2. DL/T848.2-2004《高壓試驗裝置通用技術條件第2部分：工頻高壓試驗裝置》

3. DL/T474.4-2006《現場絕緣試驗實施導則第4部分：交流耐壓試驗》

4. DL/T596-2005《電力設備預防性試驗規程》

5. GB1094.1-GB1094.6-96《外殼防護等級》

6. GB2900《電工名詞術語》

7. GB/T16927.1~2-1997《高電壓試驗技術》

8. GB4793-1984《電子測量?jī)x器安全要求》

9. GB191《包裝貯運標志》

10. GB/T.311-1997《高壓輸變電設備的絕緣與配合》



產品關鍵字

無線遙控電動保護球隙裝置、電動保護球隙、無線保護球隙、高壓保護球隙、過電壓裝置、工頻耐壓試驗保護裝置、數字耐壓試驗保護裝置、試驗變壓器、變壓器耐壓試驗保護裝置、高壓被試品保護裝置、放電球隙測壓器、保護球隙測壓器、球隙測定器，無線遙控電動球隙保護器、遙控放電球隙、耐壓試驗保護氣隙、電動調節保護氣隙、串諧振耐壓試驗保護裝置、耐壓試驗保護裝置。



功能簡述

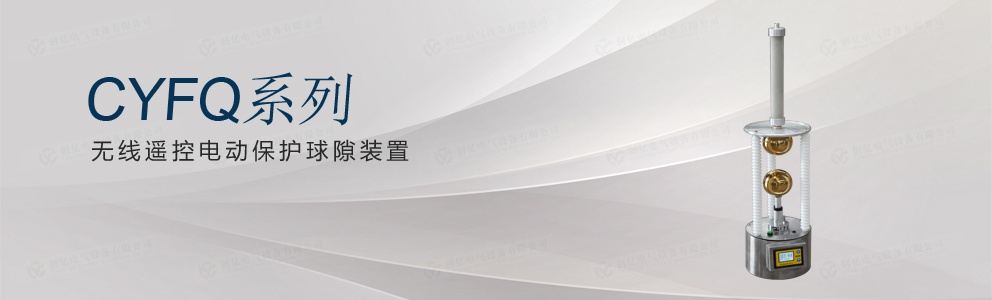

無線遙控電動保護球隙裝置是在傳統手動放電球隙的基礎上，根據國家最新電力行業標準而設計的性能先進的耐壓試驗設備的保護裝置。可有效的防止操作過電壓、諧振過電壓、容升效應引起的被試品損壞。可根據耐壓試驗的要求，調整保護電壓上限，讓試驗人員遠離高壓裝置，避免不必要的危險。遙控放電球隙可對耐壓試驗起到電壓保護距離的監視和過電壓保護的作用，是耐壓試驗設備不可或缺的裝置之一。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。



儀器特點

1. 智能校準功能：開機自動校準球隙距離，可避免均壓球極因運輸機械松動而造成的誤差；

2. 多種調節模式：手動和智能調節球隙間隙，滿足不同客戶的差異化設置需求；

3. 多種操作選擇：遙控與觸控按鍵兩種操作模式，使用更簡單快捷；

4. 豐富界面顯示：可視化距離標尺顯示球極運動狀態，直觀的手機式電量指示，動態的升降指示等；

5. 安全性高：可在高壓試驗區外通過遙控器調節球隙的間距，避免因手動調節帶來的操作風險；

6. 智能預設電壓：可根據均壓球極的距離和環境參量，計算出預設放電保護電壓，并實時的顯示；

7. 距離超限保護：當裝置超過機械運動上限時，將提供限位保護同時發出警報提示音，防止誤操作造成的儀器損傷；

8. 絕緣程度高：采用傘狀高強度尼龍絕緣桿，增加沿面爬電距離，提高縱向絕緣程度；

9. 可靠性高：絕緣支撐呈120度均勻水平分布，增強了裝置的牢固性，保證了均壓球的絕對中心水平；

10. 高精度采集：兩路14位AD芯片信號采集，同時取得距離和電池電量信息；

11. 頻段免申請：無線通信頻率433MHz，收發距離為1000m(空曠可視條件下)；

12. 抗干擾性強：系統在氣隙放電擊穿產生的沖擊電干擾和磁干擾不會造成儀器死機或誤動作；

13. 可任意拆卸：均壓球采用螺旋連接，便于拆卸，方便解決因多次擊穿造成球體表面氧化問題；

14. 密封設計：底部采用密封設計，可適應多種環境使用；

15. 一體化結構：吊裝式一體化設計，骨架式拆裝結構，便于檢修和維護；

16. 精良的工藝：底座采用噴塑，蓋板采用鍍鉻，均壓板采用氧化拉絲工藝，增強儀器使用壽命；

17. 伸縮滑動結構：減少了接地極球的中心偏離度，增強了球隙的穩定度；

18. 自帶電壓：采用大容量的蓄電池，提供長時間的待機；

19. 可開放通信接口，便于儀器作為組件嵌入系統，方便二次開發；（選配）

20. 可定制NC和NO接口，方便與客戶其他外接檢測設備（如PLC）進行連接。（選配）



主要技術參數

1. 最大遙控距離：1km（空曠，無干擾）

2. 間隙調節精度：0.1mm

3. 間隙調節范圍：0~45mm

4. 絕緣電阻：DC500V≥2MΩ

5. 交流耐壓：1500V耐壓1min，無飛弧和擊穿

6. 使用電源：蓄電池供電

7. 充電電壓：DC12V，2A

8. 待機時間：6-8小時

9. 使用環境：環境溫度-10℃~40℃，相對濕度≤80%

10. 結構形式：一體便攜式



常規參數見下表
